Syntaxis µModular – Selbst einfach beliebig großes Modularsystem bauen
Syntaxis µModular ist ein Set von klassischen Baugruppen, die als kleine Platine zu kaufen sind. Sie enthalten alles außer den Potis (Steuerelemente). Wenn man beliebig viele davon aufbauen will, muss man also nur diese zusammenstecken oder löten und kann sich ein beliebig komplexes Modular-System aufbauen.
Selbstgemacht und mitgebaut
Dies sind die Module bzw. Baugruppen, die man in einem Set kaufen kann oder einzeln. Das Set ist dazu da einen Grundstock für ein sinnvolles funktionierendes Mini-µModular-System zu erhalten. Alle weiteren Baugruppen kann man sich frei zusammen stellen oder direkt gleich alles frei konfigurieren. Jede der kleinen Bauteile ist eine Platine mit Eingängen und Ausgängen. Sie enthalten weitgehend Stromanschlüsse und Steuerein- und Ausgänge. Das Netzteil ist eines der Starter-Set-Module. Hier eine kleine Liste der Starter–Module aus dem Set und aktuell erhältlichen Module insgesamt:
μPSU·112·A – Netzteil
μVCO·3340·A – Der Oszillator
μVCF·3320·LP4·A – Das Filter
μVCA·3360·LIN·A – Die Lautstärkesteuerung, VCA
μADSR·3310·A – Der Hüllkurvengenerator
μLFO·3340·A – Ein LFO
Grundsätzlich kann man diese mit anderen Modulen wie etwa Eurorack mischen. Es ist lediglich das Format, was anders ist. Theoretisch kann man auch die Module nehmen und sie selbst in ein Eurorack Format bringen.
µModular Aufbau einfach

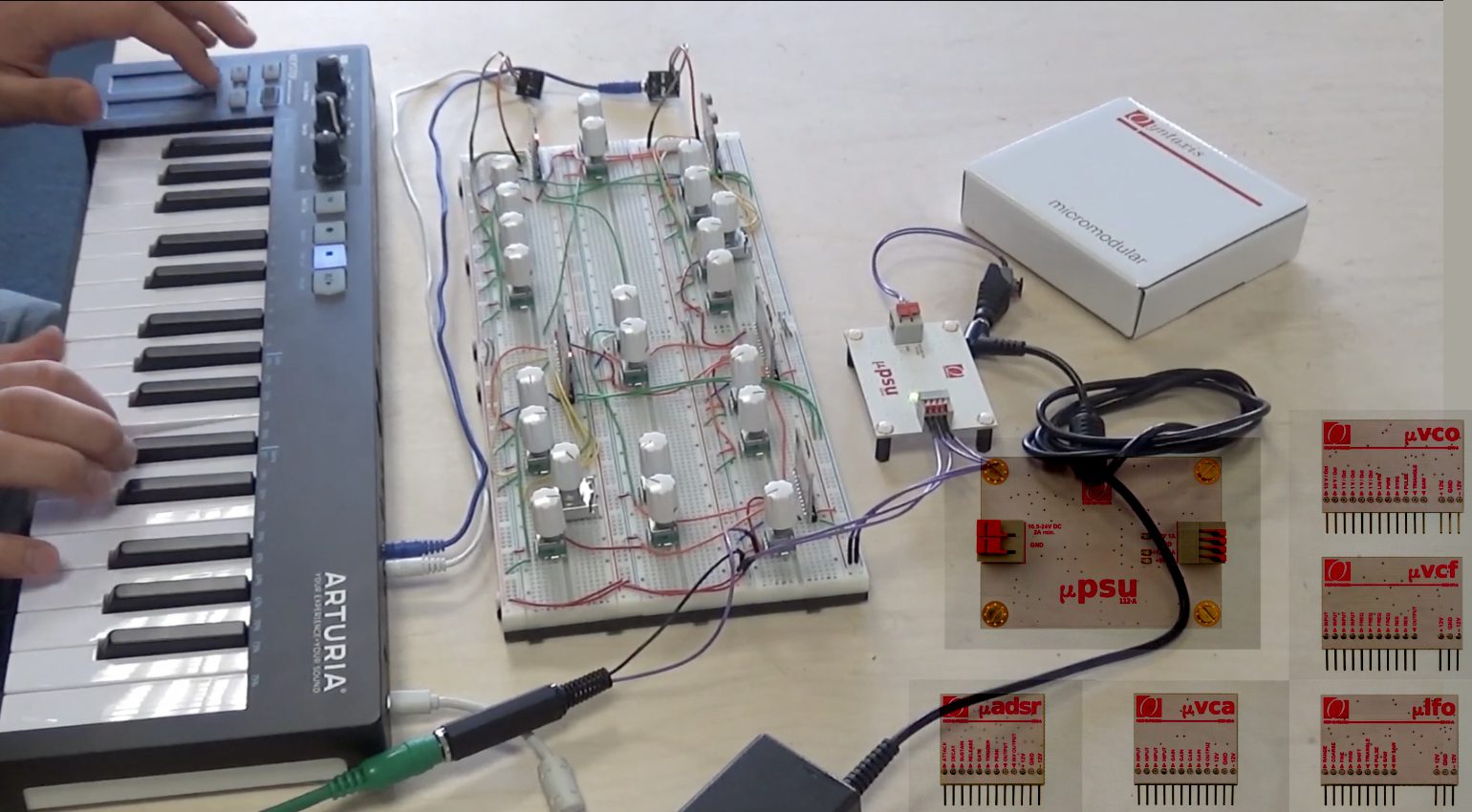

In diesem Beispiel hat man alle Bedienelemente, also die Potentiometer, auf ein sogenanntes Breadboard gesteckt. So hat man direkt alle Teile zusammen, die man benötigt. Die einzelnen Modulplatinen kann man senkrecht aufgesteckt erkennen. Dadurch ist auch besser ersichtlich, dass sie nicht sehr groß dimensioniert sind. Man kann sich damit jede Form von eigenem Synthesizer bauen, mit löten oder nur mit stecken erreicht man das Ziel. Hier wollte man zeigen, wie die einfachste Variante ist, einen funktionierenden Synthesizer mit den Basismodulen zusammenzubauen. Man kann natürlich auch ein schönes Gehäuse erstellen oder kreativ werden. Übrigens: Alternativen zu Breadboards können so aussehen Otto
Weitere Information
Das Basispaket mit den oben stehenden µModular – Modulen bekommt man für 810 Złoty, was umgerechnet 183,84 Euro entspricht. Die Einzelpreise sind jeweils von 80 bis 160 Złoty (18,15 – 36,31 Euro) und 325 Złoty für das Netzteil (73,76 Euro). Der Einzelpreis pro Modul ist demnach so günstig wie für ein Selbstbau-Projekt, aber lange nicht so kompliziert und auch für Einsteiger machbar und bezahlbar. Die Website mit Shop findet man hier.
