Pedalboard MIDI für Einsteiger: Wie du Pedale synchronisierst und ganze Rigs fernsteuerst
Digital meets analog - welche Möglichkeiten gibt es?

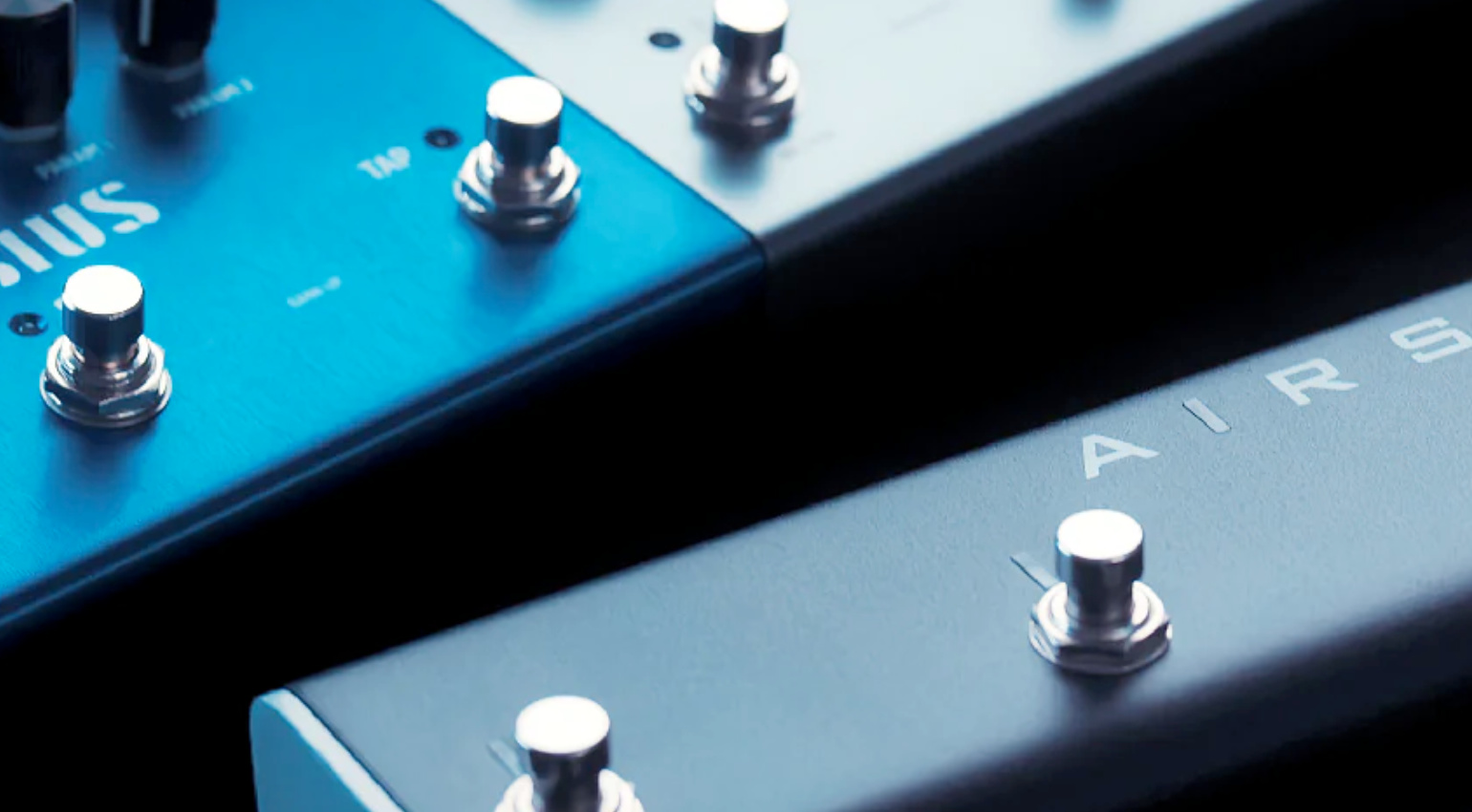

Pedalboard MIDI für Einsteiger: Wie du Pedale synchronisierst und ganze Rigs fernsteuerst · Quelle: Xsonic
FBeim Thema „Pedalboard MIDI“ gibt es zwei Fraktionen. Die einen steigen schon beim Begriff MIDI aus, die anderen würden die Pedale am liebsten mit ihrer DAW steuern (was geht!). Dabei gibt es zwischen vollkommener Fernsteuerung einerseits und zarten Gehversuchen bei MIDI-Synchronisierung andererseits eine Vielzahl an Zwischenstufen. Schauen wir uns das mal näher an!
Alles zum Thema:
Was bringt Pedalboard MIDI?
Fernsteuerung und Synchronisation per MIDI sind für Synth Heads ein alter Hut. In der Gitarren- und Pedalwelt ist das erst in den letzten Jahren zum Thema geworden, dem sich zunehmend auch Analogveranlagte annähern. Für nicht wenige Pedaleros wird MIDI dann zum ersten Mal Thema, wenn es darum geht, mehrere Pedale zu einem gemeinsamen Tempo zu synchronisieren. Denn das funktioniert mit MIDI.
Dazu ist in den letzten 1-2 Jahren die Fernsteuerung einzelner Pedale ein immer wichtigeres Thema bei Pedalboard MIDI geworden. Denn mächtige Winzlinge wie ToneX One oder Valeton GP-5 haben beim Live-Einsatz einen Nachteil: zu wenige Footswitches zum Wechseln zwischen Presets. Hier gibt es eine ganze Reihe von Anbietern, die genau dafür unterschiedlich große Erweiterungen anbieten.
Wenn es nicht Helix, Quad Core oder Kemper sein soll, also kein virtuelles, sondern ein reales Board mit Pedalen, ist Pedalboard MIDI dann essentiell, wenn man in oder zwischen Songs bei gleich mehreren Pedalen zwischen Presets wechseln möchte. Denn ohne wird es zum gefährlichen Steptanz auf dem vollgestopften Board.
Und – eine Lösung, die vor allem bei großen Shows mit synchroner Licht- und Musiktechnik eingesetzt wird – Pedalboard MIDI kommt stellenweise auch für die erwähnten Modeler zum Einsatz. Denn auch hier lassen sich die Preset-Wechsel per MIDI aus der Ferne steuern.
Kabel und Anschlüsse
Bevor wir in die Praxis gehen, kommen wir zu einem essenziellen Punkt. Denn nicht jedes Pedal kann überhaupt per MIDI angesteuert werden. Gerade ältere vollanaloge Zerren bieten weder den entsprechenden Eingang noch die Möglichkeit, Presets zu erzeugen. Außerdem gibt es mangels Standardisierung, wenn ein Pedal denn MIDI-fähig ist, hier eine ganze Reihe an möglichen Anschlüssen:
- MIDI-5-Pin. Die klassische MIDI-Buchse. Findet man bei großen Pedalen, wie dem Line6 DL4 MKII* oder dem Strymon Volante*.
- Klinke/Line-TRS: Bei kompakteren Pedalen, wie denen von Chase Bliss, ist eine Möglichkeit, den Effekt per MIDI anzusteuern, der Klinke-Eingang (EXP / CV / CTRL)
- Miniklinke-TRS: Beispielsweise das Looper-Pedal Boss RC-5*.
- USB: Auch hier sind wir noch weit weg von einer Standardbuchse.
- USB-B: Ein Überbleibsel aus den frühen Tagen von USB, kennt man von einigen alten MIDI-Controllern. Erwähnter Looper von Boss kommt mit diesem Anschluss.
- Mini-USB: Wurde eine längere Zeit bei Pedalen eingesetzt, bevor wir ins goldene USB-C-Zeitalter eintraten, größer als Micro-USB
- Micro-USB: die kleinste und flachste Ausführung der alten USB-Abschlüsse
- USB-C: Die meisten neuen Pedale kommen mit diesem Universal-Anschluss.
Und damit geht es unter Umständen ab ins Adapterland. Je nachdem, welches Setup man anstrebt, also simples Synchronisieren oder größere Fernsteuerungen, können MIDI-Hubs, also Verteiler, die dazu noch unterschiedliche Anschlüsse bieten, hier eine große Hilfe sein.
Warum kein Loop Switcher?
Manch ein Leser mag sich fragen, warum man nicht einfach auf einen Loop Switcher ausweicht. Hier bekommt jedes Pedal seinen eigenen FX Loop, auch die Ansteuerung per MIDI erlauben viele. Nachteil 1: doppelte Verkabelung. Denn jedes Pedal muss an den Loop Switcher für das Audiosignal und dazu noch für die MIDI-Steuerung angeschlossen werden. Macht es unnötig kompliziert.
Nachteil 2: die Größe. Die meisten Loop Switcher sind mächtige Boliden, die ein Pedalboard eher ersetzen als ergänzen. Ein Vorteil: Auch vollanaloge Effekte lassen sich so integrieren, auch erlauben einige Loop Switcher das Ändern der Effektreihenfolge.
Pedalboard MIDI 1.0: Pedale synchronisieren
Diese Setups betreffen vor allem rhythmisch deutlich hörbare Effekte, also Delays und Tremolos (Tremoli?). Hier geht es darum, dass diese Effekte synchron zueinander und zum gewünschten Songtempo laufen. Entweder ist ein Delay-Pedal in diesem Setup der Master, gibt also das Tempo vor, oder man nutzt eine dedizierte MIDI-Clock.
Jedes Pedal, das synchronisiert werden soll, muss entweder per USB oder MIDI-In angesteuert werden. Nutzt man ein Pedal als Master, muss bei diesem per Tap Tempo das Tempo eingestellt werden. Diese Information gibt es dann weiter. Will man mehr als ein weiteres Pedal synchronisieren, kann man mehrere Effekte „daisy-chainen“, also in Reihe schalten, falls diese MIDI-Thru-Ausgänge bieten.
Haben mehrere Pedale nur ein MIDI-In, muss man entweder mit Adaptern und Y-Kabeln arbeiten oder ebenfalls mit einem MIDI-Hub. Dieser nimmt dann das Master-Tempo eines Pedals auf und verteilt es an mehrere Ausgänge. Auch gibt es dezidierte MIDI-Clock-Pedale, die mit einem eingestellten Tempo gleich mehrere Delays oder Tremolo ansteuern können. Nicht wenige Gitarristen nutzen ein Setup mit Pedalboard MIDI nur zur Synchronisation!
Pedalboard MIDI 2.0: Mini-Pedale fernsteuern
Gerade Winzpedale, wie IK Multimedia ToneX One oder Valeton GP-5 bieten weitaus komplexere Einstellungsmöglichkeiten, als diese mit einem einzelnen Footswitch und Regler zu erreichen sind. Je nach Gerät klappt das entweder direkt per MIDI (klassisch oder per TRS-MIDI) – oder beim ToneX One über USB-basierte Host-/Translator-Lösungen von Drittanbietern.
Per MIDI-fähigem (teilweise sogar per Bluetooth MIDI) Controller bekommt man einige Footswitches dazu, um bequemer zwischen Presets zu wechseln, einzelne Effekte zu (de-)aktivieren oder per Tap Tempo Delays und Tremolo an eine neue Songgeschwindigkeit anzupassen. Hier ist vor dem Kauf eines solchen Controllers der Blick ins Handbuch jedes Pedals, das ferngesteuert werden soll, unerlässlich.
Denn es gibt mangels standardisierter Parameter sehr unterschiedliche Auslegungen. Manche Hersteller erlauben nur das Wechseln zwischen Presets, andere wiederum bieten umfangreiche Möglichkeiten, per Pedalboard MIDI viele Parameter fernzusteuern.
Ein neues Rig mit einem Click: Presets wechseln per MIDI
Nicht wenige Boards, gerade auf größeren Bühnen, sieht man heutzutage gar nicht mehr. Hier steht das eigentliche Board hinten an der Bühne in einem Rack und die Pedale werden per MIDI ferngesteuert: eine große Schaltzentrale an den Füßen, keine versehentlich verstellten Bodentreter beim Parameter-Samba und Soundmöglichkeiten bis zum Mond.
Einer der Vorreiter bei diesen Lösungen ist der Hersteller Morningstar. Hier gibt es eine ganze Reihe an Lösungen, allen voran MC6 Pro und MC8 Pro. Beide erlauben das Erstellen und Abrufen komplexer Rigs, die wiederum aus unterschiedlichen Presets einzelner Pedale bestehen. Grundsätzlich arbeitet man bei Pedalboard MIDI mit zwei MIDI-Befehlen: Progam Change (PC) und Continuous Control (CC).
PC-Befehle sind zum Wechseln zwischen Presets auf einem Pedal da, CC-Befehle verändern einzelne Parameter (wie den Wert von Dry/Wet eines Reverbs). Controller, wie die von Morning Star erlauben über ihre integrierte Software Setups, in denen diese Befehle automatisch erzeugt und gesendet werden. Neben Morningstar gibt es große MIDI-Pedalswitcher von Voes, den MIDI Captain von Paint Audio und die Mastermind-Serie von RJM Music.
Remote Control für Quad Cortex und Co.
Nur kurz anreißen möchte ich beim Thema Pedalboard MIDI noch die ganz ausgecheckte Version, mit der sich auch Modeler wie Quad Cortex oder Fractal Audio Axe FX fernsteuern lassen. Hier gab es vor einiger Zeit ein Interview mit der deutschen Prog-Größe The Ocean bei den Kollegen von Music Radar.
Hier benutzen beide Gitarristen zusammen EIN Quad Cortex. Und jeder Preset- und Effektwechsel wird über MIDI-Befehle aus Logic Pro erzeugt. Sie selbst nutzen die Footswitches praktisch gar nicht mehr. Das wiederum erlaubt eine Show, bei der Backing-Tracks, Effekte wie Delays und die Lichtshow komplett synchron laufen.
Die Vorarbeit für ein derartiges Setup wird immens sein. Hier sieht man aber einmal, welche Möglichkeiten Pedalboard MIDI bietet.
Fazit
Lange Rede, viel Sinn: Pedalboard MIDI kann ein kleiner oder großer Helfer sein, um die Pedale auf dem Board besser zu verbinden. Es kann aber auch, hört man sich unter denen um, die vermehrt mit solchen Lösungen arbeiten, eine endlose Quelle für technische Probleme sein.
Wie ist das bei euch? Nutzt ihr solche Lösungen? Welche Erfahrungen habt ihr gemacht? Schreibt es uns in den Kommentaren!
FAQ: Pedalboard MIDI
Was ist Pedalboard MIDI?
Pedalboard MIDI bezeichnet den Einsatz von MIDI-Befehlen, um Gitarrenpedale zu synchronisieren, Presets zu wechseln oder Parameter fernzusteuern. Statt mehrere Pedale einzeln zu treten, lassen sich mit einem einzigen Befehl komplette Effekt-Setups auf dem Board steuern.
Was ist der Unterschied zwischen Program Change und Control Change?
Program Change (PC) wird genutzt, um komplette Presets auf einem Pedal oder Effektgerät zu wechseln. Control Change (CC) dient dazu, einzelne Parameter in Echtzeit zu verändern, etwa den Mix-Anteil eines Reverbs oder das Feedback eines Delays.
Ist Pedalboard MIDI live zuverlässig?
Grundsätzlich ja, vorausgesetzt das Setup ist sauber geplant und getestet. Probleme entstehen meist durch unterschiedliche MIDI-Standards, fehlende MIDI-Thru-Anschlüsse oder unklar dokumentierte MIDI-Befehle einzelner Pedale.
*Hinweis: Dieser Artikel enthält Widgets und Werbelinks, die uns bei der Finanzierung unserer Seite helfen. Keine Sorge: Der Preis für euch bleibt immer gleich! Wenn ihr etwas über diese Links kauft, erhalten wir eine kleine Provision. Danke für eure Unterstützung!
Das könnte Dich auch interessieren
4 Antworten zu “Pedalboard MIDI für Einsteiger: Wie du Pedale synchronisierst und ganze Rigs fernsteuerst”
Zu erwähnen ist, dass die meisten Fußleisten keine MIDI-Machine-Control (MMC) – Befehle erzeugen können, also Start/Stop/Record wie man es gerade auf Grooveboxen, Drumcomputern, Loopern und DAWs brauchen würde. Hatte mir den Hotone Amperao Control gekauft, – Nix zu machen. Um viele USB-Ports schnell zu versorgen eignen sich natürlich USB-Hubs und auch der MIDI-Router H4MIDI WC ist ein tolles Teil, welches man erwähnen sollte! Dieser bietet einen USB-Host-Port um mehrere USB-Geräte gleichzeitig zu integrieren! … und leitet die Clock an alle beteiligten weiter!
Zufälligerweise setze ich mich derzeit auch mit dem Thema intensiver auseinander, um meinen HX Stomp besser mit der analogen Welt zu integrieren. Wir nutzen bereits die DAW um alles automatisiert zu switchen und ggf. den Midi Clock zu senden.
Mein Plan: Die analogen Geräte werden per Midi-Loop Switcher ein- und ausgeschaltet. Änderungen der Einstellungen muss ich noch von Hand vornehmen. Außerdem soll ein passives Expression Pedal mehrere Geräte ansteuern.
Die besten Lösungen dafür habe ich von Oscillatordevices (DE) und Disaster Area Designs (USA/Canada) entdeckt.
Mein Plan aktuell:
1. Oscillatordevices Hydra 4X als MIDI Schaltzentrale für analoge Effekte
2. Hotone Ampero Press an den FS/EXP Eingang des HX Stomp
3. MIDI des HX Stomp wird konfiguriert den Footswitch auf einem Kanal weiterzugeben (geht in der MIDI Steuerung, rechts werden die beiden möglichen Pedale angezeigt).
4. Oscillatordevices Garbage Collector nimmt die MIDI Signale entgegen und wandelt sie wieder um für die analogen EXP Eingänge. Auf diese Weise müsste man auch einen Clock weitergeben können.
Damit ist man dann auch nicht mehr auf MIDI fähige Pedale limitiert. Außerdem sind diese MIDI only Loop-Switcher sehr klein und passen auch unters Board. Die Hydra 4X wird noch unterboten vom Disaster Area Designs DCP.micro Gen4 (3 statt 4 Loops). Der lässt sich auch ohne Footswitches konfigurieren. Wer ohne DAW arbeiten möchte kann den auch mit FS bestellen, Hotone nehmen oder (wenn Geld keine Rolle spielt) bei Morningstar reinschauen.
mit der MIDI-Clock mittels EXP-Eingang klingt interessant! Ich setze den HX Stomp XL ein und der übernimmt bei mir die Clock aus einem Boss RC600 Looper … gerade (ducked) Delays gewinnen dadurch an „Musikalität“. .. der EXP-Eingang bleibt frei.
Konnte ich bisher nicht testen, es gibt auch nicht viele Pedale, die das können. Aber das Walrus Audio Julianna Deluxe gehört dazu sowie mein OBNE Mondegreen (Time Regler kann per Expression gesteuert werden). Da braucht es allerdings ein Gerät zum Übersetzen und mit Sicherheit einiges an Geduld um es korrekt einzustellen.
